依愛電氣火災監控系統
依愛J-EI6720剩余電流式電氣火災監控探測器
來源：依愛消防設備 時間：2017-03-01 15:55:24
J-EI6720型剩余電流式電氣火災監控探測器（8路）（以下簡稱8路探測器）采用液晶漢字顯示，具有剩余電流監測報警、脫扣輸出、報警輸出、報警設置、延時設置、遙控、查詢等功能，可通過總線接于電氣火災監控設備，也可作為獨立式剩余電流式電氣火災監控探測器使用。
內置微處理器，電子編碼，唯一ID地址，可通過EI-DB6700型電氣火災監控設備在線設置地址，工作穩定可靠。
具有8個剩余電流檢測通道，可由監控設備設置各通道報警門限和脫扣延時時間（獨立使用時通過菜單設置）。有脫扣輸出、報警輸出兩組繼電器供選擇使用，獨立使用時可通過輸入模塊將報警信號接入火災報警控制器作為監管信號檢測。使用靈活、方便。
結構特征與工作原理

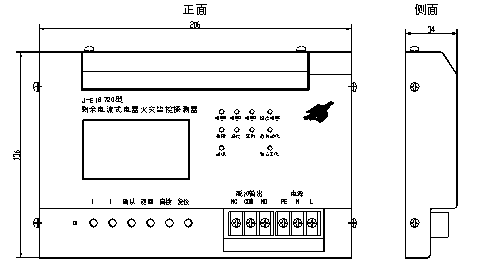

1. EI6720探測器外形示意圖
2．工作原理
AC/DC變換電路將交流電壓轉化直流電壓，總線信號接收電路對輸入信號整形后，接收監控設備發送的報警門限、脫扣延時時間等信息，信號返回電路將故障、剩余電流等信息返回至總線。
剩余電流互感器的輸入信號經過取樣、濾波、整形、放大后送CPU進行A/D轉換，當檢測到的剩余電流超過報警門限時，CPU控制脫扣、報警繼電器的動作，同時對聲、光指示電路進行控制。
安裝與布線
注：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。
|
端子名稱
|
說明
|
編號
|
連接方式
|
功能
|
|
L、N、PE
|
電源
|
|
接AC 220V電源
|
供電電源輸入端
|
|
NC、COM、NO
|
脫扣輸出
|
|
無源觸點，可與帶有分離端口的斷路器連接
|
控制斷路器
|
|
S+、S-
|
總線
|
X3
|
接監控設備總線
|
通訊
|
|
1+、-
|
第1路互感器
|
X4的1、2
|
接剩余電流互感器
|
剩余電流監測
|
|
2+、-
|
第2路互感器
|
X4的3、2
|
接剩余電流互感器
|
剩余電流監測
|
|
3+、-
|
第3路互感器
|
X4的4、5
|
接剩余電流互感器
|
剩余電流監測
|
|
4+、-
|
第4路互感器
|
X4的6、5
|
接剩余電流互感器
|
剩余電流監測
|
|
5+、-
|
第5路互感器
|
X5的4、3
|
接剩余電流互感器
|
剩余電流監測
|
|
6+、-
|
第6路互感器
|
X5的2、3
|
接剩余電流互感器
|
剩余電流監測
|
|
7+、-
|
第7路互感器
|
X5的1、X4的8
|
接剩余電流互感器
|
剩余電流監測
|
|
8+、-
|
第8路互感器
|
X4的7、8
|
接剩余電流互感器
|
剩余電流監測
|
|
COM、 NO
|
報警輸出
|
X5的7、8
|
無源觸點，可接入其它系統
|
報警信號輸出
|
先將需監測配電箱的線路斷開，三相系統將A、B、C及中性線一同穿過剩余電流互感器，單相系統將L、N一同穿過剩余電流互感器，再將線路接好
三相線路的接法方式
|
設置時間
設置參數
查詢參數
查看檢測值
|
1路漏電參數
8路漏電參數
|
1路漏電報警門限 4
1路互感器校準 ×1
8路漏電報警門限 4
1路互感器校準 ×1
|
1路漏電流值 0002
8路漏電流值 0060
|
