海灣DH-GSTN5300/12F剩余電流式電氣火災監控探測器
來源：海灣消防設備 時間：2017-02-28 11:38:28
一、DH-GSTN5300/12F剩余電流式電氣火災監控探測器概述
DH-GSTN5300/12F剩余電流式電氣火災監控探測器為分體式單路探測器，由信號處理模塊和剩余電流傳感器兩部分構成，其中信號處理模塊可面板嵌入式安裝也可導軌安裝，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。
二、DH-GSTN5300/12F剩余電流式電氣火災監控探測器產品規格
| 型號 | DH-GSTN5300/12F |
| 工作電壓 | 總線24V,無極性 |
| 工作電流 | <DC3mA |
| 剩余電流報警設定值 | 50mA到1000mA(步進1mA) |
| 主回路電流 | 0A~2000A |
| 主回路電壓 | <AC660V |
| 報警響應時間 | ≤30s |
| 輸出觸點容量 | 1A/125VAC,2A/30VDC |
| 環境溫度 | -10℃~+60℃ |
| 相對濕度 | ≤95%,不凝露 |
| 海拔 | <3000m |
| 外殼防護等級 | IP30 |
| 執行標準 | GB14287.2-2005 |
三、DH-GSTN5300/12F探測器所接傳感器技術參
| 傳感器型號 | GSTZCT-12F |
| 穿線孔徑(mm) | 128*56 |
| -大主回路電流(A) | 100A 銅牌 400A電纜 |
| 外形尺寸(mm) | 171*154*70 |
| 安裝尺寸(mm) | 137*75*7 |
| 安裝螺紋規格 | M5 |
四、DH-GSTN5300/12F剩余電流式電氣火災監控探測器安裝示意圖 DH-GSTN5300/12F剩余電流式電氣火災監控探測器為分體式單路探測器，由信號處理模塊和剩余電流傳感器兩部分構成，下面介紹的是它們各自的安裝示意圖。

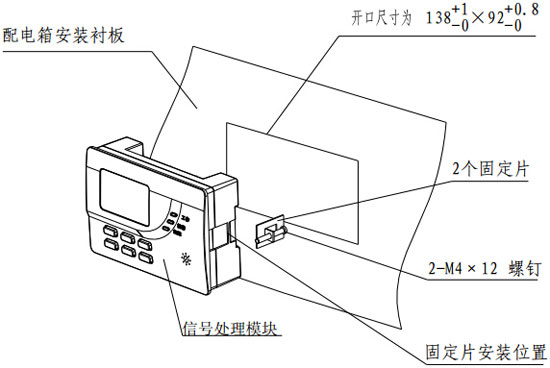

1、信號處理模塊可直接嵌裝于箱體面板上，面板安裝圖如下：

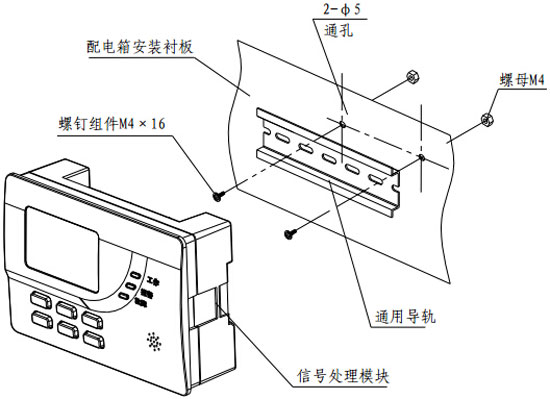

2、信號處理模塊也可使用導軌安裝，導軌安裝圖如下：

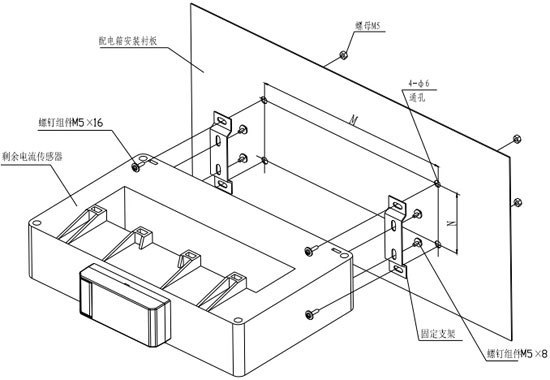

3、剩余電流傳感器安裝示意圖如下：
