松江電氣火災監控系統
松江剩余式電氣火災監控安裝與布線
來源： 時間：2022-01-26 09:40:18
松江剩余式電氣火災監控如何安裝與布線，
--步：將安裝螺釘穿過安裝孔，用螺釘將探測器固定在配電箱底板或?qū)к壣?br />第二步：將保護回路的火、零線同時穿過互感器后再連接到用電設備
第三步：連接探測器與監控設備通訊信號線
二、在配電系統中的安裝示意圖：
一般用于三相配電系統剩余電流采樣A、B、C、N四線均同穿過互感器 用于單相配電系統剩余電流采樣L、N二線均同穿過互感器
注意：
a)設備應安裝在干燥的環境中
b)安裝時應確保設備安裝牢固
c)定期檢查設備是否正常運行
d)被測線路安裝布線時，必須嚴格區分N線和PE線，穿過電流互感器的N線，不得作為PE線，不得重復接地。PE線不得穿過電流互感器
4.2線路連接
電氣火災監控設備的總線接口S1、S2與電氣火災監控探測器XE312XD系列的總線信號接口（S1、S2）相連接。（信號線連接時不分極性；探測器接線端任意S1、S2與監控設備同一回路上的任意S1、S2相連即可）
一、F6001剩余電流式電氣火災監控探測器概述

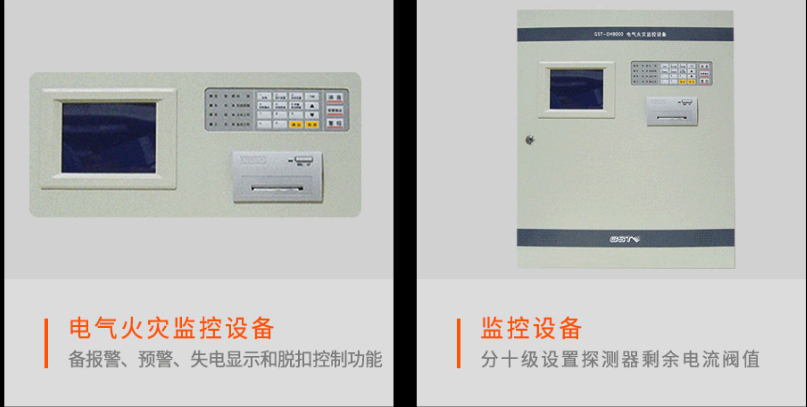

F6001剩余電流式電氣火災監控探測器（以下簡稱探測器）為一體式結構,自身具有液晶顯示功能，應用于剩余電流的探測。該系列探測器采用無極性二總線與電氣火災監控設備連接通訊，與本公司研發的JB-6100BA型電氣火災監控設備配套使用。
當被探測線路中的剩余電流達到報警設定值時，探測器在30秒內發出報警信號，點亮報警指示燈，并保持至相連的電氣火災監控設備（以下簡稱監控設備）復位后恢復正常保護狀態，可以有效的保障安全用電和防止電氣火災的發生。
該系列探測器可被廣泛應用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。該系列探測器的設計、制造和檢定符合GB14287.2-2014《電氣火災監控系統》第2部分：剩余電流電氣火災監控探測器--標準。
三、F6001剩余電流式電氣火災監控探測器安裝
安裝方式：1）通過底部槽位直接安裝在35mm標準導軌上；2）通過壓片卡入探測器，壓片通過螺釘把探測器固定在安裝面上。
使用：1）將用電設備的電源線穿過探測器內孔后，再連接到用電設備。2）將探測器連接到監控設備。
注意：1）本系列產品必須安裝在干燥的環境中，安裝時應確保設備安裝牢固。2）被檢測的電源線必須全部穿過探測器內孔，接地線不可穿過探測器內孔。3）探測器的安裝應符合產品設計本身適用的環境條件，同時也要符合施工規范要求。
--步：將安裝螺釘穿過安裝孔，用螺釘將探測器固定在配電箱底板或?qū)к壣?br />第二步：將保護回路的火、零線同時穿過互感器后再連接到用電設備
第三步：連接探測器與監控設備通訊信號線
二、在配電系統中的安裝示意圖：
一般用于三相配電系統剩余電流采樣A、B、C、N四線均同穿過互感器 用于單相配電系統剩余電流采樣L、N二線均同穿過互感器
注意：
a)設備應安裝在干燥的環境中
b)安裝時應確保設備安裝牢固
c)定期檢查設備是否正常運行
d)被測線路安裝布線時，必須嚴格區分N線和PE線，穿過電流互感器的N線，不得作為PE線，不得重復接地。PE線不得穿過電流互感器
4.2線路連接
一、F6001剩余電流式電氣火災監控探測器概述
F6001剩余電流式電氣火災監控探測器（以下簡稱探測器）為一體式結構,自身具有液晶顯示功能，應用于剩余電流的探測。該系列探測器采用無極性二總線與電氣火災監控設備連接通訊，與本公司研發的JB-6100BA型電氣火災監控設備配套使用。
當被探測線路中的剩余電流達到報警設定值時，探測器在30秒內發出報警信號，點亮報警指示燈，并保持至相連的電氣火災監控設備（以下簡稱監控設備）復位后恢復正常保護狀態，可以有效的保障安全用電和防止電氣火災的發生。
該系列探測器可被廣泛應用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。該系列探測器的設計、制造和檢定符合GB14287.2-2014《電氣火災監控系統》第2部分：剩余電流電氣火災監控探測器--標準。
三、F6001剩余電流式電氣火災監控探測器安裝
安裝方式：1）通過底部槽位直接安裝在35mm標準導軌上；2）通過壓片卡入探測器，壓片通過螺釘把探測器固定在安裝面上。
使用：1）將用電設備的電源線穿過探測器內孔后，再連接到用電設備。2）將探測器連接到監控設備。
注意：1）本系列產品必須安裝在干燥的環境中，安裝時應確保設備安裝牢固。2）被檢測的電源線必須全部穿過探測器內孔，接地線不可穿過探測器內孔。3）探測器的安裝應符合產品設計本身適用的環境條件，同時也要符合施工規范要求。
