依愛電氣火災監控系統
依愛電氣火災監控系統怎么布線與安裝
來源： 時間：2022-01-26 09:19:55
依愛火災監控設備如何安裝，冬季電氣火災，發生相對比較多，暖氣，電熱毯等設備，忘記關閉，或者在使用其他大功率電器時候，也會導致火災。
1、配電柜(箱)內部形式的安裝設計
一般新工程在樓層設有專門樓層配電柜(箱)，可將探測控制器放在配電柜(箱)內，且離導電母線盡量遠的導軌上安裝，再將剩余電流互感器安套在電源母線上，固定牢靠，探測控制器與互感器之間的連線，應采用屏蔽導線。
2、配電柜(箱)外部形式的安裝設計
在配電柜(箱)外安裝探測控制器，則無論是對新工程還是改造工程，都是適用的。若有專門安裝探測控制器的防火監控箱，裝入探測控制器后可放在配電柜(箱)附近。同理，剩余電流互感器安套在電源母線上，固定牢靠，探測控制器與互感器之間的連線，應采用設置范圍屏蔽導線。對于改造工程，因互感器為閉合型的，所以在安裝時，不僅要注意施工安全還應盡量避免斷電時間過長，影響用戶的用電。
3、配電柜(箱)成套形式的安裝設計
若是在配電柜(箱)面板上嵌入探測控制器，剩余電流互感器依然固定牢靠在其內，不增加防火監控箱，也不想改動配電柜(箱)內部結構，既美觀而方便，則應在設計中明確提出要求，由有關各方在施工圖紙會審確認批準后，可由配電柜(箱)成套廠家，充分考慮預留面板上嵌入探測控制器孔的問題。
二、安裝布線設計及注意事項，產品在安裝布線時應采取四防措施：
1、產品應按消防用電的規定執行，各個安裝接線端，接線時不得反接，數量不得超過2根。
2、安裝布線時，必須嚴格區分N線和PE線，穿過剩余電流互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。PE線不得穿過剩余電流互感器。
3、二總線安裝走線時，注意強弱電線分開走線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。
4、監控設備與探測器之間的通訊線應采用雙絞線，建議線徑不得小于1.5mm2，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接大地

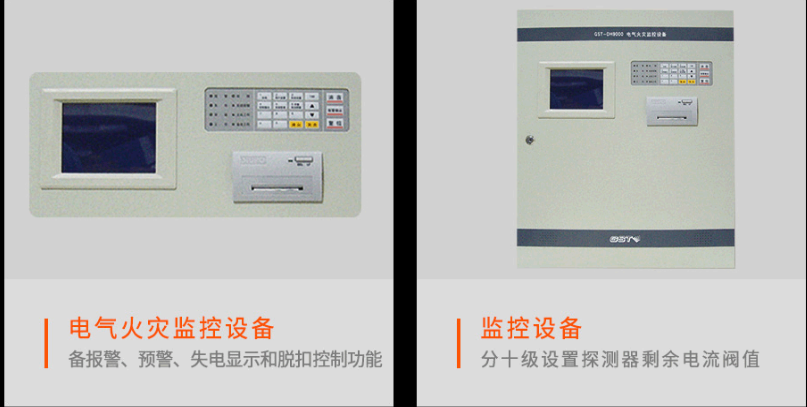

一、EI-DB6700電氣火災監控設備概述
EI-DB6700電氣火災監控設備電氣火災集監控報警、聯動控制等多種功能于一體，滿足--標準GB14287.1-2014《電氣火災監控系統--部分：電氣火災監控設備》的要求，可廣泛用于各類消防報警工程，監測電氣火災。采用壁掛式/模塊化結構、高性能微處理器和開關電源，兩總線傳輸，液晶漢字顯示，系統功耗低，抗干擾、抗振動能力強，工作可靠、性能穩定，操作、使用方便。
三、EI-DB6700電氣火災監控設備功能
電氣火災監控報警功能，能以兩總線制方式掛接依愛消防生產的EI系列剩余電流式、測溫式、組合式電氣火災監控探測器，接收并顯示火災報警信號和剩余電流、溫度監測信息，發出聲、光報警信號。
故障檢測功能，能自動檢測總線（包括短路、斷路等）、部件故障、電源故障等，能以聲、光信號發出故障警報，并通過液晶顯示故障發生的部位、時間、故障總數以及故障部件的地址、類型等信息。
屏蔽功能，能對每個電氣火災監控探測器進行屏蔽。
網絡通訊功能，具有ARCNET通訊接口，可連接消防控制室圖形顯示裝置自動上傳電氣火災報警信息等參數，進行集中監控、集中管理。
系統測試功能，能登錄所有探測器的出廠編號及地址，根據出廠編號設置地址，可顯示電氣火災監控探測器的剩余電流、溫度檢測值，能夠單獨對某一探測點進行自檢。
黑匣子功能，能自動存儲監控報警、動作、故障等歷史記錄以及聯動操作記錄、屏蔽記錄、開關機記錄等。可以保存監控報警信息999條、其它報警信息100條。
打印功能，能自動打印當前監控報警信息、故障報警信息，并能打印設備清單等。
為防止無關人員誤操作，通過密碼，限定操作級別，密碼可任意設置。
能進行主、備電自動切換，并具有相應的指示,備電具有欠壓保護功能，避免蓄電池因放電過度而損壞。
1、配電柜(箱)內部形式的安裝設計
一般新工程在樓層設有專門樓層配電柜(箱)，可將探測控制器放在配電柜(箱)內，且離導電母線盡量遠的導軌上安裝，再將剩余電流互感器安套在電源母線上，固定牢靠，探測控制器與互感器之間的連線，應采用屏蔽導線。
2、配電柜(箱)外部形式的安裝設計
在配電柜(箱)外安裝探測控制器，則無論是對新工程還是改造工程，都是適用的。若有專門安裝探測控制器的防火監控箱，裝入探測控制器后可放在配電柜(箱)附近。同理，剩余電流互感器安套在電源母線上，固定牢靠，探測控制器與互感器之間的連線，應采用設置范圍屏蔽導線。對于改造工程，因互感器為閉合型的，所以在安裝時，不僅要注意施工安全還應盡量避免斷電時間過長，影響用戶的用電。
3、配電柜(箱)成套形式的安裝設計
若是在配電柜(箱)面板上嵌入探測控制器，剩余電流互感器依然固定牢靠在其內，不增加防火監控箱，也不想改動配電柜(箱)內部結構，既美觀而方便，則應在設計中明確提出要求，由有關各方在施工圖紙會審確認批準后，可由配電柜(箱)成套廠家，充分考慮預留面板上嵌入探測控制器孔的問題。
二、安裝布線設計及注意事項，產品在安裝布線時應采取四防措施：
1、產品應按消防用電的規定執行，各個安裝接線端，接線時不得反接，數量不得超過2根。
2、安裝布線時，必須嚴格區分N線和PE線，穿過剩余電流互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。PE線不得穿過剩余電流互感器。
3、二總線安裝走線時，注意強弱電線分開走線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃PVC管、金屬管及金屬線槽。在穿管、線槽后，應將管口、槽口封堵。
4、監控設備與探測器之間的通訊線應采用雙絞線，建議線徑不得小于1.5mm2，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接大地
一、EI-DB6700電氣火災監控設備概述
三、EI-DB6700電氣火災監控設備功能
電氣火災監控報警功能，能以兩總線制方式掛接依愛消防生產的EI系列剩余電流式、測溫式、組合式電氣火災監控探測器，接收并顯示火災報警信號和剩余電流、溫度監測信息，發出聲、光報警信號。
故障檢測功能，能自動檢測總線（包括短路、斷路等）、部件故障、電源故障等，能以聲、光信號發出故障警報，并通過液晶顯示故障發生的部位、時間、故障總數以及故障部件的地址、類型等信息。
屏蔽功能，能對每個電氣火災監控探測器進行屏蔽。
網絡通訊功能，具有ARCNET通訊接口，可連接消防控制室圖形顯示裝置自動上傳電氣火災報警信息等參數，進行集中監控、集中管理。
系統測試功能，能登錄所有探測器的出廠編號及地址，根據出廠編號設置地址，可顯示電氣火災監控探測器的剩余電流、溫度檢測值，能夠單獨對某一探測點進行自檢。
黑匣子功能，能自動存儲監控報警、動作、故障等歷史記錄以及聯動操作記錄、屏蔽記錄、開關機記錄等。可以保存監控報警信息999條、其它報警信息100條。
打印功能，能自動打印當前監控報警信息、故障報警信息，并能打印設備清單等。
為防止無關人員誤操作，通過密碼，限定操作級別，密碼可任意設置。
能進行主、備電自動切換，并具有相應的指示,備電具有欠壓保護功能，避免蓄電池因放電過度而損壞。
