海灣電氣火災監控系統
海灣GST-DH9000電氣火災監控消防維修與維保
來源： 時間：2021-12-08 14:44:14
冬季電氣火災頻發，電氣火災監控設備如何消防維修以及消防維保？

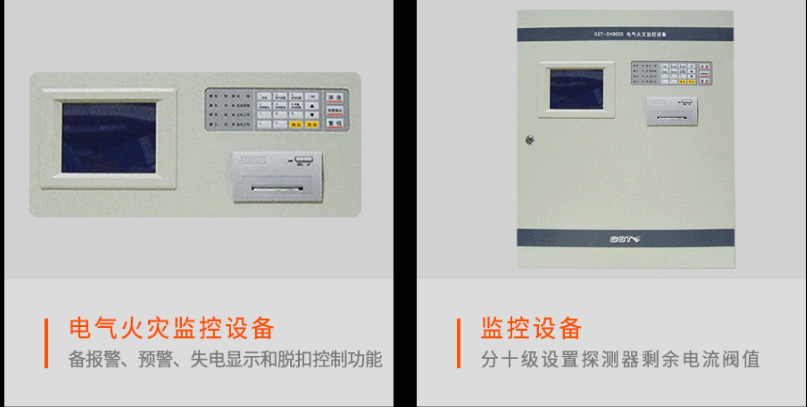

一、GST-DH9000壁掛式電氣火災監控設備特點：
1.GST-DH9000系列電氣火災監控設備具備報警、預警、失電顯示和脫扣控制功能。
2.在監控設備可以分十級設置探測器剩余電流閥值。
3.在電氣火災監控設備可以設定每個探測器報警后是否自動切斷供電線路，并可以設定切斷延時。
4.具有RS232通訊接口，可以連接計算機圖形顯示系統；可配置RS485接口，組成電氣火災監控系統網絡。
5.符合GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》--標準。
二、GST-DH9000壁掛式電氣火災監控設備產品規格：
型號 GST-DH9000
液晶屏規格 320×240點，5.4寸單色液晶
電氣火災監控設備容量 -大4路總線，每路總線可帶128個電氣火災探測器
線制 電氣火災監控設備與漏電探測器采用無極性信號二總線連接
使用環境 溫度：0℃~+40℃
相對濕度≤95% ，不結露
電源 主電：交流220V 電壓變化范圍 ＋10%～－15%
備電：DC24V密封鉛酸蓄電池
功耗 GST-DH9000B：-大80W
GST-DH9000G：-大150W
外形尺寸 500mm×170mm×600mm
三、GST-DH9000壁掛式電氣火災監控設備結構與安裝：
GST-DH9000結構與安裝
四、GST-DH9000壁掛式電氣火災監控設備接線：
電氣火災監控設備外接端子說明如下圖所示。
GST-DH9000接線
L、G、N：交流220V接線端子及交流接地端子；
ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
S+、S-：報警信號輸出，報警時輸出24V/0.1A，帶檢線功能；
RXD、TXD、GND：標準RS232接口，連接CRT系統的接線端子；
A、B：標準RS485接口，電氣火災監控設備聯網的通訊總線端子。
五、GST-DH9000壁掛式電氣火災監控設備布線要求：
1.探測器總線接口：采用阻燃RVS雙絞線，截面積≥1.0 mm2；長度〈1200米；
2.報警信號輸出接口：采用阻燃BV線，截面積≥1.0 mm2；
3.RS232接口：隨主機提供，長度＜30m；
4.電氣火災監控設備聯網485接口：采用阻燃RVVPS雙絞線，截面積≥1.0 mm2；長度＜1000米。
電氣火災監控設備維修與維護保養表明
一、系統軟件的查驗（一般查驗）
（一）外型查驗
１．查全部設備（如探測儀基座、接線端子箱、手動式按鍵及警報控制板等）是不是已所有安裝走線、布線準備就緒。
２．系統軟件接地裝置是不是符合要求規定：火災事故全自動報警設備選用專用型接地系統時，其阻值不可超過4歐母，選用同用接地裝置時，不可超過1歐母；消防安全電子產品選用溝通交流供電系統時，其塑料外殼和金屬支架等需作接地保護，電線接頭應與電氣設備接地保護主干線（PE線）相互連接。
３．查探測儀外觀設計是不是有毀壞。若有毀壞，應盡可能交給生產廠家或技術專業維護保養公司收購解決，這由于一些離子型的探測儀帶有放射性元素。
４．查警報控制板的各種各樣旋紐、電源開關、軟件等外觀設計和構造是不是完好無損。
（二）警報控制器的功能、特性查驗
１．根據消防報警系統控制板上的手動式查驗設備，
查驗警報控制板的各類作用是不是一切正常，包含火災、各種常見故障監控器作用、消聲作用等是不是一切正常。
２．斷開交流電，觀查后備電源全自動資金投入工作中狀況，各類作用是不是一切正常。
３．觀查各電流表、電流計的標示值是不是一切正常。
４．全部顯示燈、電源開關、按鍵應無毀壞及松動狀況。
５．根據手動式查驗設備查驗警報控制器的功能、特性時，全自動救火、輸出操縱觸點等均不可姿勢，鐘表亦不可終止倒計時。
（三）系統軟件的作用、特性查驗
１．開展探測儀的成效仿真模擬實驗時，觀查警報控制板的光控顯示信息警報是不是一切正常，檢測地區號與工程建筑位置的相匹配是不是精確。
２．扭開一切一個感煙探測器時，警報控制板上需有常見故障顯示信息。
３．如全自動報警設備與自動滅火裝置聯接，在開展系統軟件作用、特性查驗前，應斷開自動滅火裝置與警報控制板的保護接地，但應查驗警報控制板輸出的救火操縱觸點姿勢狀況，如查驗輸出工作電壓值或電流是不是符合規定等。
二、定期維護
火災事故全自動報警設備資金投入運作后，應開展定期維護和實驗，以保證電氣火災監控設備一切正常和可信性。
（一）每天查驗
電氣火災監控設備應用企業每天應查驗警報控制板和地區警報控制器的功能（如火災作用、常見故障作用、校準、消聲等）是不是一切正常，顯示燈是不是毀壞。查驗方式 為：有自查、安全巡檢作用的可根據擰動自查、安全巡檢電源開關來查驗電氣火災監控設備其作用是不是一切正常；沒有自查、安全巡檢作用的，可選用給探測儀加煙、加溫的方式 使探測儀警報，來查驗警報控制板或地區警報控制器的功能是不是一切正常。如發覺異常，應在日申請表中紀錄并妥善處理。
